Rapport de stage fin premier cycle 2018-2019





 -----------------------------------------------------------------------------------------



                                    Université Virtuelle  De Côte d'Ivoire

                          Faculté : Science Du Numérique Et De l’Informatique

                           Filière:    Réseaux Et Sécurité Informatique

                        Parcours:       Licence 3



                                                      Rapport De Stage

                                THÈME:  MISE EN PLACE D'UN PORTAIL CAPTIF                                                               PROFESSIONNEL

                                                 période du 15 août  au 29 septembre 2019





                          Auteur                                                                 Encadreur

                      Traoré Mohamed                                        Adingra Paul Aserne Kouassi

                                                 Année Académique : 2018 - 2019

DÉDICACE

       Je tien à dédier ce travail  à  ma chère maman pour son amour infini
Son soutien incorporable
Sa compréhension qui n’a point d’équivalent
Mes sentiments d’amour et de respect les plus chaleureux à mon père
A qui je dois tant et tous
Symbole du courage et de sacrifice
Sa patience et son aide qui m’ont toujours encouragée et soutenue dans la période de mes études
Je souhaite que ce travail soit un témoignage de ma profonde affection et reconnaissance du sacrifice de mon père



 ............................................mise en place d'un portail captif professionnel----------------------------------

REMERCIEMENT

         Au terme de ce stage, je tiens à exprimer ma gratitude

       *A monsieur Adingra Paul Aserne Kouassi, encadreur pour sa disponibilité et le suivi  lors de la rédaction de ce présent rapport.

Je remercie en particulier :

     *Tout le corps professorat pour la formation  Théorique, pratique et les conseils qu’ils ont eu à nous donner

    * De même, mes remerciements vont à l’endroit de tous ceux qui de près ou de loin ou encore d’une quelconque manière m’ont apporté leur soutien et qui m’ont aidé à la réalisation de ce présent rapport.

-------------------------------------mise place d'un portai captif professionnel----------------------------------------

SOMMAIRE

 DÉDICACE  I

REMERCIEMENTS II

GLOSSAIRE III

LISTE DES TABLEAUX IV

LISTE DES FIGURES V

AVANT-PROPOS VII

INTRODUCTION

CHAPITRE I:  Contexte De Travail
I.1. Entreprise d'accueil

I.2. Service d'affectation

I.3. Etude de l'existent
I.4. Identification du problème

I.5. Cahier de charge

CHAPITRE Il : CONCEPTION

II.1.Description de la méthode
    II.1.1. Méthodologie de conception du portail captif
    II.1.2. Fonctionnement générale d'un portail captif

Il.2.Description et choix de l'outils technique

    II.2.1 Aperçu des principaux portails captif

            II.2.1.1. PFsense

            II.2.1.2. ALCASAR

            II.2.1.3. ZeroShell

            II.2.1.4 ChilliSpot
    II.2.2. Comparaison des portails captifs
    II.2.3. Choix d'une solution de portail captif
    II.2.4. Qu'est-ce PFsense?
    II.2.5. Aperçu des fonctionnalités et services de PFsense

CHAPITRE III : Réalisation

                   III.1. Résultat
                        III.1.1. Présentation de la fonction de la solution de PFsense
                        III.1.2. Implémentation de la solution de PFsense
                        III.1.3. Configuration de PFsense
                        III.1.4. Présentation du résultat issu de l’implémentation
CONCLUSION

---------------------------------------mise en place d'un portail captif professionnel---------------------------------

LISTE DE TABLEAU

Tableau IV. 1 : Comparaisons des différentes solutions de portail captif

-----------------------------------------mise en place d'un portail captif professionnel-------------------------------

LISTE DE FIGURE

Figure Il. 1 : Fonctionnement général d'un portail captif

Figure III.1.2.1 : Architecture réseau standard d'implantation de PFsense

Figure III.1.2.2 : Écran de demarrage de FREEBSD

Figure III.1.2.3 : Boîte de dialogue pour la configuration de VLAN

Figure III.1.2.4 : Validation des noms d'interface

Figure III.1.2.5 : Ajout ou non de carte optionnelle

Figure III.1.2.6 : Option d'installation de PFsense

Figure III.1.2.7 : Confirmation de l'installation

Figure III.1.2.8 : Type d'installation

Figure III.1.2.9 : Création de partitions

Figure III.1.2.10 : Lancement de l'installation

Figure III.1.2.11 : Fin de l'installation

Figure III.1.2.12 : Menu de configuration

Figure III.1.2.13 : Configuration de l'adresse IP LAN

Figure III.1.2.14 : Portail de connexion à PFsense

Figure III.1.2.15 : Paramètres généraux de PFsense

Figure III.1.2.16 : Configuration générale

Figure III.1.2.17 : Configuration de l'interface WAN

Figure III.1.2.18 : Configuration de l'interface LAN

Figure III.1.2 : Configuration du serveur DHCP

Figure III.1.2 : Règles sur l'interface WAN

Figure III.1.2 : Activation du portail captif

Figure III.1.2 : Paramètres de la page de redirection

Figure III.1.2: Limitation de la bande passante

Figure III.1.2 Importation de code HTML.

Figure III.1.2 : Importation d'image 51

Figure III.1.2 : Page d'accueil du portail 51

Figure III.1.2 : Page d'echec 52

Figure III.1.2 : Gestion de comptes avec FREERADIUS 54

Figure III.1.2 : Gestion de comptes en local 55

Figure III.1.2: Activation de HTTPS pour l'accès sécurisé au webguid 5

Figure III.1.2 : Choix du type de certificat.. 57

Figure III.1.2 : Paramètres du certificat.. 57

Figure III.1.2 : Certificat téléchargé 58

Figure III.1.2 : Importation du certificat et de sa clé privée 58

Figure III.1.2 : Installation du paquet NTOP 60

Figure III.1.2 : Configuration de mot de passe NTOP 60

Figure III.1.2 : Statistiques globales 61

Figure III.1.2 : Rapport du trafic sur l'interface d'écoute 61
Figure III.1.2 : page d'accueil portail captif

--------------------------mise en place d'un portail captif professionnel-----------------------------------------

LISTE DES ABRÉVIATION

AP :Access Point

CARP : CommonAddress Redundancy Protocol

CPU: Central Processing Unit

DHCP : Dynamic Host Configuration Protocol

DNS : Domain Name Service

FAI : Fournisseur d'Accès à Internet

FTP : Foiled Twisted Pair

HTTP : HyperText Transfer Protocol

HTTPS : HyperText Transfer Protocol Security

HTML : HyperText Markup Language

IP : Internet Protocol

LAN: Local Area Network

MAC : Medium Access Control

NFS : Network File System

NTP :Network Time Protocol

NAT: Network Address Translation

NA3 : Network Access Server

PPTP : Point-to-Point Tunneling Protocol

PHP : Hypertext Preprocessor

RADIUS: Remote Authentification Dual-In User Service

RAM : Random Access Memory

SSL : Secure Sockets layers

SSH : Secure Shell

STP : Shielded Twisted Pair

TCP : Transfer Control Protocol

UDP : User Datagram Protocol

UTP : Unshielded Twisted Pair

VPN : Virtual Private Network

WIFI : Wireless Fidelity

WAN : Wide Area Network

TIC:Technologies de l'information et de la communication

---------------------------mise en place d'un portail captif professionnel---------------------------------------------

AVANT-PROPOS

L’Université Virtuelle de Côte d’ivoire (UVCI) est un établissement public administratif d’enseignement à distance, situé à Abidjan et son siège se trouve au IIplateau.

 Créée par décret N 2015-775 du 09 décembre 2015 par l’Etat de Côte d’Ivoire,

Cette université qui forme aux métiers du numérique éducatif est issue de la deuxième phase de l’appui financier du deuxième contrat de désendettement et de développement Education/formation conclu entre la république français et l’Etat de Côte d’Ivoire par la volonté politique du ministère de l’Enseignement supérieur et de la recherche scientifique à vouloir résoudre le problème du sureffectif des institutions universitaires.

 Il est rappelé que L’Université Virtuelle de Côte d’ivoire compte en trois années de fonctionnement, plus de 8000 étudiants qui sont formés au numérique éducatif dans la filière informatique des sciences du numérique.

L’Université Virtuelle de Côte d’ivoire a pour principale mission de développer et vulgariser l’enseignement à distance à travers les technologies de l’information et de la communication qui font partie intégrante du programme thématique de la recherche du Conseil Africain et Malgache pour l’Enseignement Supérieur(CAMES). Elle offre des formations qualifiantes, diplômantes et professionnalisantes. Pour la rentrée universitaire, la licence informatique& science du numérique est ouverte avec 6 spécialités qui sont :

Réseaux et Sécurité Informatique (RSI) ; Base de Données (BD) ; Développement d’Application et e-Services (DAS) ; MultiMedia et Arts Numérique (MMX) ; Communication Digitales(COM) et e-Commerce et Marketing Digital(CMD).

---------------------------------mise en place d'un portail captif professionnel---------------------------------------

INTRODUCTION

 Selon les statistiques mondiales [1], dix ivoiriens  sur cent sont utilisateurs d'Internet (en 2016). Ce chiffre a quasiment triplé en 2018. Cet engouement à l'utilisation des TIC impose une augmentation de l'offre des services Internet. En effet, bon nombre de ces populations disposent aujourd'hui d'un appareil mobile (ordinateur portable, Smartphone, ...) et souhaitent pouvoir accéder à Internet dans la majorité des lieux qu'ils fréquentent. Cela a occasionné une  expansion très rapide des points d'accès sans-fil pour permettre la connexion de ces appareils nomades. Cependant  chaque réseau possède sa politique d'accès à Internet et ne souhaite  laisser n'importe qui accéder aux réseaux. Face à cela, il est nécessaire de mettre en place des systèmes d'authentification sur ces réseaux qui,  sera  généralisé à tous les modes d'accès (sans-fil ou filaire) nécessitant un contrôle d'accès.  L'étude et la mise en place d'une telle solution sera effectuée dans sa première phase sur le réseau du Campus Numérique de l’université virtuelle de côte d’ivoire (uvci). Elle sera par la suite généralisée à tous les réseaux des Universités publique de Côte d'Ivoire. Ce document synthétise nos travaux menés dans ce cadre et est organisé en trois chapitres,  Le premier chapitre de ce document présente le contexte du travail, Le deuxième chapitre est consacré à la conception, et enfin  le troisième chapitre sera la réalisation qui permettra de détailler la mise en œuvre pratique et technique de la fonction captive de PFsense.

--------------------------------mise en place d'un portail captif professionnel-----------------------------------

CHAPITRE I : CONTEXTE DE TRAVAIL

I.1 . Entreprise D'accueil

L’Université Virtuelle de Côte d’ivoire (UVCI) est un établissement public administratif d’enseignement à distance, situé à Abidjan et son siège se trouve au IIplateau.

I.1.1 Objectif

   L’Université Virtuelle de Côte d’Ivoire a pour principale mission de développer et vulgariser l’enseignement à distance à travers les Technologies de l’Information et de la Communication qui font partie intégrante du Programme Thématique de Recherche du Conseil Africain et Malgache pour l’Enseignement Supérieur (CAMES). Par conséquent, elle se doit d’accompagner les Universités et Grandes Écoles Publiques qui dispensent de cours en présentiel, afin que celles-ci convergent vers la formation à distance à travers le numérique

I.1.2 Défi scientifique

En s'appuyant sur ses valeurs fondamentales, l’UVCI veut être un haut lieu scientifique d'enseignement, de recherche et d’innovation.
Il a pour finalité de son bréviaire l’objectif constant d’allier la qualité et l’innovation afin d’assurer à ses  étudiants  les résultats qu’ils attendent d’une université qui garantit le sérieux et la pérennité de son service d’éducation et de formation

I.1.3. Défi de responsabilité social

L’université virtuelle de côte d’ivoire est au cœur de l'héritage d'une longue tradition de qualité au service de l’excellence et du progrès scientifique en  Côte d’Ivoire. L’uvci défend l'égalité des chances au cœur de la société du savoir.

Cependant elle résous le problème d’employabilité grâce là l’innovation quelle a apporté aux l’étude supérieur à savoir la valorisation de l'entrepreneuriat.

I.1..4 Organigramme

         I.2. Service d’accueil

Mon stage à la Sous-Direction des Moyens Généraux(SDMG)   s’est déroulé au sein du service de la logistique et de la maintenance.

Tout au long de mon stage,  j’ai été guidé par mon encadreur monsieur ADINGRA PAUL ARSENE KOUASSI .Grâce à lui, j’ai eu la possibilité de développer mon sujet de fin de formation qui est en parfaite ammonie avec ma filière qui est Réseaux et Sécurité Informatique (RSI).par ailleurs  j’ai puis faire référence  à plusieurs cours étudié pendant ma formation notamment : les cours d’administration réseau, sécurité des serveurs, administration système Windows. Ma mission de stagiaire entant qu’étudiant en(RSI) était d’identifier les vulnérabilités et les risques auxquels les réseaux informatiques sont exposés. En plus de choisir et de déployer les contre-mesures appropriées pour augmenter la sécurité du réseau de l’établissement et le protéger contre les menaces internes et externes. Développer et mettre en place une stratégie sécuritaire globale pour les ressources  en technologie de l’information.

I.3. Etude de l’existent

Toute révision, modification ou action visant à apporter des améliorations au système informatique de L’Université Virtuelle de Côte d’ivoire (UVCI)  doit passer par une connaissance préalable de l'ensemble des différents éléments constituant l'architecture de son système informatique existant. L'analyse de l'existant a pour but à la fois d'évaluer le niveau de performance et de disponibilité de l'infrastructure réseau, et de déterminer quelles améliorations peuvent être apportées afin de la rendre plus performante tout en facilitant sa gestion. Le matériel qui constitue actuellement le système informatique de uvci peut se présenter comme suit:

• Des postes de travails : Ce sont les ordinateurs fixes du réseau à partir desquels les membres de l’administration et les étudiants accèdent à leurs sessions.
• Des switchs : ce sont des équipements qui relient plusieurs segments dans le réseau informatique
• Des wiffis : ce sont des équipements qui permettent  la communication sans fil entre divers appareils.
•  Le câblage : Le câblage constitue le support physique de transmission du réseau. Il est essentiellement réalisé avec de la paire torsadée FTP, STP, UTP Fast Ethernet de catégorie 5E et de la fibre optique.
• -Du matériel de visioconférence : L’ UVCI dispose d'un système de visioconférence constitué d'un moniteur et d'un codec.
• Des imprimantes et Scanners : Outils bureautiques par excellence, les imprimantes peuvent constituées aussi des nœuds d'un réseau

  I.4.Identification du Problème

Le réseau de L’Université Virtuelle de Côte d’Ivoire, comme n'importe quel autre réseau n'est pas sans faille en termes de sécurité. En effet, bien que moderne, l'accès au réseau sans fil de UVCI se fait par authentification de l’adresse MAC, et celui au filaire par la détention d'un compte valide (identifiant/mot de passe) sur les poste fixes. Cela reste insuffisant quand on sait qu'il existe de nos jours des logiciels capables de contourner la sécurité l'authentification par adresse MAC. Déplus elle  ne permet pas une gestion efficace des utilisateurs. En outre, un utilisateur qui venait brancher sa machine personnelle à partir d'un câble du réseau, pouvait se connecter sans qu'il ne lui soit demandé de s'authentifier. Ce qui n'est pas sans risque car un utilisateur mal intentionné pourrait contourner facilement l'authentification d'où une remise en cause de la politique d'accès. Ainsi l'évolution du nombre croissant d'utilisateurs Wi-Fi et le contrôle d'accès de tous les utilisateurs font apparaître l'impératif de mise en place d'un système d'authentification transparent et simple d'utilisation. Voilà autant de problèmes auxquels nous avons apporté une solution grâce à cette étude de portail captif.

I.4. Cahier de charge

Plusieurs choses étaient primordiales pour avoir une ligne directrice du projet. En voici quelques caractéristiques principales du réseau à implémenter :

·         Authentifier les utilisateurs et de partager de façon sécurisée l'accès Internet.

·         Les utilisateurs doivent se connecter au réseau en Wifi ou filaire.

·         Le portail captif doit attribuer les adresses IPV4 aux clients.

·         Les paramètres du compte sont stockés dans une base de données existante et les comptes déjà existants doivent pouvoir être utilisés

·         Pour se connecter, les clients n'ont besoin que d'un navigateur Web d'un Login et d'un Mot de passe.

·         Aucune configuration ne doit être faite chez le client.

·         Toutes les requêtes des clients doivent être automatiquement redirigées sur la page d'authentification.

·         L'authentification des clients et des administrateurs doit se faire de façon sécurisée.

·         Le point d'accès doit être totalement transparent pour le client. Les clients ne pourront qu'accéder au Web.

·         L'accès au Web et par ricochet au portail captif doit être indépendant de la plateforme.

·         De même, l'adressage du réseau de l’établissement ne devra pas être modifié afin de ne pas pénaliser les utilisateurs du réseau pendant le déploiement

-----------------------------mise en place d'un portail captif professionnel---------------------------------

CHAPITRE II : CONCEPTION

II.1 Description de la méthode

Pour résoudre le problème  lié à Sécurité des échanges lors de l'authentification et filtrage des sites indésirables sur le réseau  de L’Université Virtuelle de Côte d’ivoire (UVCI), nous avions Développé et mis en place une stratégie sécuritaire globale pour les ressources  en technologie de l’information appelé portail captif.

II.1.1. Méthodologie de conception du portail captif

Un portail captif est une application qui permet de gérer l'authentification des utilisateurs d'un réseau local qui souhaitent accéder à un réseau externe (généralement Internet) [2]. Il oblige les utilisateurs du réseau local à s'authentifier avant d'accéder au réseau externe. Lorsqu'un utilisateur cherche à accéder à Internet pour la première fois, le portail capte sa demande de connexion grâce à un routage interne et lui propose de s'identifier afin de pouvoir recevoir son accès. Cette demande d'authentification se fait via une page web stockée localement sur le portail captif grâce au serveur HTTP. Ceci permet à tout ordinateur équipé d'un navigateur web et d'un accès Wifi de se voir proposer un accès à Internet. Au-delà de l'authentification, les portails captifs permettent d'offrir différentes classes de services et tarifications associées pour l'accès Internet (Par exemple: Wifi gratuit, filaire payant, 1 heure gratuite,...). Cela est obtenu en interceptant tous les paquets quelles que soient leurs destinations jusqu'à ce que l'utilisateur ouvre son navigateur web et essaie d'accéder à Internet. Lors de l'établissement de la connexion, aucune sécurité n'est activée. Cette sécurité ne sera active que lorsque l'ordinateur connecté tentera d'accéder à Internet avec son navigateur web. Le portail captif va, dès la première requête HTTP, rediriger le navigateur web afin d'authentifier l'utilisateur, sans quoi aucune demande ne passera au-delà du serveur captif. Une fois l'utilisateur authentifié, les règles de firewall le concernant sont modifiées et celui-ci se voit autorisé à utiliser son accès Internet pour une durée fixée par l'administrateur. A la fin de la durée fixée, l'utilisateur se verra redemander ses identifiants de connexions afin d'ouvrir une nouvelle session. Ce système offre donc une sécurité du réseau mis à disposition, il permet de respecter la politique de filtrage web de l'entreprise grâce à un module proxy et permet aussi grâce à un firewall intégré d'interdire l'accès aux protocoles souhaités.

II.1.2 Fonctionnement général d’un portail captif

Le fonctionnement type d'un portail captif peut être représenté par la figure II.1.2.



Figure 1: fonctionnement général d'un portail captif

Le client se connecte au réseau par l'intermédiaire d’une connexion filaire ou au point d'accès pour du wifi. Ensuite un serveur DHCP lui fournit une adresse IP ainsi que les paramètres de la configuration du réseau. A ce moment-là, le client à juste accès au réseau entre-lui et la passerelle, cette dernière lui interdisant, pour l'instant, l'accès au reste du réseau. Lorsque le client va effectuer sa première requête de type web en http ou https, la passerelle le redirige vers une page web d'authentification qui lui permet de s'authentifier grâce à un login et un mot de passe. Cette page est cryptée à l'aide du protocole SSL pour sécuriser le transfert du login et du mot de passe. Le système d'authentification va alors contacter une base de données contenant la liste des utilisateurs autorisés à accéder au réseau. Enfin le système d'authentification indique, plus ou moins directement selon les portails captif, à la passerelle que le couple MAC/IP du client est authentifié sur le réseau. Finalement le client est redirigé vers la page Web qu'il a demandé initialement; le réseau derrière la passerelle lui est dorénavant accessible. Le portail captif, grâce à divers mécanismes comme une fenêtre pop-up sur le client rafraîchie à intervalles réguliers ou des requêtes Ping vers le client, est en mesure de savoir si l'utilisateur est toujours connecté au réseau. Au bout d'un délai d'absence sur le réseau, le portail captif va couper l'accès à cet utilisateur.

II.2. Description et choix des outils techniques

Toutes les solutions que nous avons étudiées sont des solutions libres et gratuites ce qui nous permet de réduire considérablement le coût de leur mise en place.

II.2.1. Aperçu des principaux portails captifs

II.2.1.1. PFsense

PFsense est une distribution FreeBSD développée en 2004. L'objectif de départ est d'assurer les fonctions de pare-feu et de routeur mais l'engouement généré par cet applicatif lui a permis d'étendre ses fonctionnalités et présente maintenant les fonctions de portail captif, serveur proxy, DHCP ... Son installation se fait facilement via une distribution dédiée et toutes les configurations peuvent se faire soit en ligne de commande (SSH) ou via l'interface web (HTTPS). La sauvegarde et la restauration de configuration est disponible à travers l'interface web et permet de générer un simple fichier d'une taille raisonnable. Le portail assure une évolution constante grâce à des mises à jour régulières dont l'installation est gérée automatiquement dans une partie du panneau d'administration. Cette solution permet une authentification sécurisée via le protocole HTTPS et un couple utilisateur / mot de passe. Une documentation très complète est disponible sur Internet, un support commercial est désormais présent en cas de gros incident. PFsense dispose aussi d'une communauté très active. PFsense assure une compatibilité multi-plates-formes, une personnalisation complète des pages accessibles aux utilisateurs ainsi qu'une simplicité d'utilisation grâce à une page de connexion succincte où on ne retrouve que deux champs (utilisateur / mot de passe).

II.2.1.2.  ALCASAR

ALCASAR (Application Libre pour le Contrôle d'Accès Sécurisé et Authentifié au Réseau) est un projet français essentiellement dédié aux fonctions de portail captif. Cet applicatif s'installe via un script supporté par la distribution Linux Mandriva, les configurations se font via une interface de gestion sécurisée (HTTPS) ou bien en ligne de commande directement sur le Serveur Mandriva. Une sauvegarde de la configuration est prise en charge via la création d'un host système (fichier système) dans le panneau d'administration, ce qui engendre tout de même un fichier d'une certaine taille. Les mises à jour régulières assurent la pérennité de la solution. L'authentification au portail est sécurisée par HTTPS et un couple utilisateur / mot de passe. Une documentation assez complète est disponible pour l'installation et la configuration et la communauté est active. Tout comme PFsense, ALCASAR est compatible avec de nombreuses plates-formes, la personnalisation des pages utilisateurs et la simplicité d'utilisation sont présentes.

II.2.1.3.  ZeroShell

ZeroShell est une distribution Linux conçue pour mettre en place une sécurité globale au sein d'un réseau (Pare-Feu, VPN, portail captif...). Son installation est simple via une distribution dédiée. Elle présente une interface de gestion web simple d'utilisation qui permet entre autres de sauvegarder la configuration du portail captif ou encore de personnaliser les pages de connexion et déconnexion dans un éditeur HTML intégré. Comme les deux autres solutions la page d'authentification est sécurisée et la connexion se fait via un couple utilisateur / mot de passe. On retrouve assez peu de documentation pour la gestion du système mais la communauté à l'air tout de même bien présente. Son utilisation reste identique aux autres solutions présentées.

II.2.1.4. ChilliSpot

ChilliSpot est un applicatif dédié à la gestion de l'authentification sur les réseaux, son installation est assez simple via un package applicatif disponible sur les distributions Red Hat et Fedora. La sauvegarde de la configuration est disponible mais elle implique de copier les fichiers de configuration et donc de les connaître. La page de connexion est disponible en HTTPS à condition d'avoir configuré le serveur web (Apache) au préalable en écoute sur le port 443. On retrouve une documentation complète et une communauté assez active, mais le projet est en régression, la dernière version stable date d'octobre 2006 et le projet est mis en suspens depuis le départ du développeur principal L'utilisation est la même que les autres solutions proposées, page de connexion avec champs utilisateur et mot de passe.

II.2.2. Comparaison des portails captifs

Dans l'étude comparative des solutions nous avons mis en évidence plusieurs critères importants que doivent prendre en compte les différentes solutions:

-Sécurité des échanges lors de l'authentification: pour éviter la récupération de mot de passe sur le réseau ;

- Présence d'une documentation complète: pour assurer la rapidité de mise en place de la solution;

-Simplicité d'administration: pour permettre à différentes personnes d'administrer le logiciel;

- Simplicité d'utilisation: pour permettre à tous les visiteurs (expérimentés ou non) de se connecter au réseau Wi-Fi ou filaire;

-Compatibilité multiplate-forme : pour permettre la connexion depuis les Smartphones, différents navigateurs web et différents système d'exploitation.

-Présence de sauvegarde et restauration de configuration : pour permettre un redémarrage du système très rapidement en cas de problèmes;

- Pérennité de la solution : pour pallier les failles de sécurité et augmenter les fonctionnalités de la solution via des mises à jour ;

-Possibilité de personnaliser la page de connexion : pour adapter le logiciel à la charte graphique de l'entreprise et ainsi le rendre plus convivial.

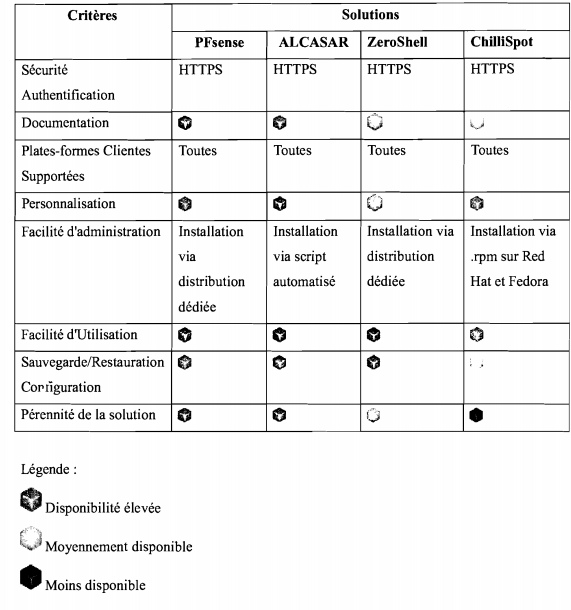

Le tableau Il.2.7 fait un récapitulatif des critères de comparaison

II.2.4. Choix d'une solution de portail captif

Bien que nous n'ayons pas mis en pratique toutes ces solutions pour les comparer, l'étude théorique permet de retenir les deux premières solutions à savoir PFsense et ALCASAR car elles répondent toutes deux à nos besoins: solutions libres, peuvent s'installer sur un serveur comme sur un poste de travail, authentification des utilisateurs par login et mot de passe, contrôle de la bande passante, facilité d'administration, d'installation et de configuration, facilité d'utilisation, documentation très détaillée et disponible, disponibilité de mises à jour, etc. Les deux solutions répondent tout à fait au cas étudié mais ALCASAR s'installe uniquement via une distribution Mandriva. Aussi ALCASAR s'installe via un script automatisé, par contre PFsense s'installe via une distribution dédiée ; ce qui rend impératif le choix de PFsense. De plus PFsense présente une interface plus conviviale et une page principale en tableau de bord où l'on retrouve toutes les informations essentielles et que l'on peut modifier en fonction des besoins. Ce produit présente aussi une plus grande assurance car la communauté des utilisateurs est très active. En conclusion dans la suite de notre étude, nous utiliserons la solution du portail captif PFense.

II.2.5. Qu'est-ce PFsense?

Développé par Chris Buechler et Scott UlIrich, PFsense ou « Packet Filter Sense » est un applicatif qui fait office de routeur/firewall open source basé sur le système d'exploitation FreeBSD et Monowall. Il est une reprise du projet Monowall auquel il rajoute ses propres fonctionnalités. PFsense est basé sur PF (packet filter), comme iptables sur GNU/Linux et il est réputé pour sa fiabilité [4]. C'est une distribution dédiée qui peut être installée sur un simple poste de travail, un serveur ou même sur un boîtier en version embarquée. Ce qui séduit chez PFsense est sa facilité d'installation et de configuration des outils d'administration réseau. En effet, après une installation en mode console, il s'administre ensuite simplement depuis une interface web et gère nativement les VLAN (802.1q). La distribution PFsense met ainsi à la disposition de l'administrateur réseau une multitude d'outils open source et de services permettant d'optimiser ses tâches. Parmi ces services, figure Captive Portail (portail captif) qui fait l'objet de ce projet.

II.2.6.  Aperçu des fonctionnalités et services de PFsense

En fonction de la version du logiciel, le nombre de services et/ou de fonctionnalités peut varier. Pour ce projet, la version 2.0.3 est utilisée. Ainsi cette version dispose entre autres de:

•  Support des VLAN tagués, c'est-à-dire qu'elle permet de créer et gérer nativement les VLAN Routage IPv4 et (depuis la version 2.1) IPv6
• NAT (Network Address Translation) pour faire correspondre un nombre restreint d'adresses IP publiques à un nombre plus élevé d'adresses privées locales
• Filtrage du trafic entrant et sortant pour tout type de trafic (ICMP, UDP, TCP...) pour faire office de pare-feu
•  Limitation des connexions pour empêcher un utilisateur de se connecter à la fois avec son seul compte
• “Load Balancing" pour la transposition de charge en cas de surcharge;
• "Failover" pour le basculement d'une ligne à l'autre si l'on possède par exemple plusieurs abonnements à Internet; Proxy transparent qui joue le rôle de serveur mandataire;
•  DNS dynamique pour la gestion dynamique des noms de domaines
•  Portail captif
• Serveur DHCP
• Contrôle d'accès par adresses MAC ou authentification RADIUS
• Serveur ou relay DHCP / DNS qui est relais du serveur DHCP / DNS
• etc.

------------------------------mise en place d'un portail captif professionnel-------------------------------------

CHAPITRE III : RÉALISATION

                 III.1. Résultats

 III.1.1. Présentation de la fonction de la solution pfsense

Pour le matériel sur lequel PFsense doit s'installer, on a besoin d'un minimum qui soit composé d'une machine dotée d'au moins deux cartes réseau et dont les caractéristiques sont:

•   au moins 1 Go de disque dur (500 Mo pour les plates-formes embarquées)
•  au moins 128 Mo de RAM, mais plus de 512 Mo recommandés
•  un CPU cadencé à au moins 100 MHZ (500 MHZ ou plus recommandé).

 L'architecture réseau le plus souvent déployé est représentée par la figure IV. 1

Figure III.1.1. : Architecture réseau standard d'implantation de PFsense

Rappelons ici qu'à la place du switch il est placé généralement un point d'accès sans fil. Pour la phase de test de ce projet, nous avons eu besoin d'un point d'accès sans fil, d'un Switch, d'un PC avec carte wifi pour le test et d'un autre PC pour l'administration via le web.

 III.1.2. IMPLEMEMENTATION DE LA SOLUTION PFSENSE

Pour une mise en œuvre pratique nous avons décrit pas à pas les différentes étapes de l'installation. En effet, on peut utiliser le logiciel de deux façons : installer directement sur le disque dur ou utiliser le logiciel via un live CD sans l'installer. Cette dernière option est très rapide et efficace. Le chargement se fait automatiquement ainsi que la configuration. Mais elle possède tout de même des inconvénients tels que le chargement long, manque de fiabilité et l'impossibilité d'ajouter des « packages» (logiciels) car on ne peut pas toucher à la structure du CD [5]. Vu les inconvénients du live CD, pour l'implantation dans le réseau, nous allons l'installer sur le disque dur pour plus de sécurité. Téléchargez l’image de pfSense dans la section « Download » de pfSense                                             (http://www.pfsense.com).Démarrez

votre ordinateur à partir du cd de l’image de pfSense ; l’installation va alors commencer

Laissez alors le compte à rebours se terminer (10 secondes) ou appuyez directement sur « Entrée ». Le démarrage par défaut est choisi. Ensuite vient la configuration des interfaces réseaux. Vous remarquerez ci-dessous que FreeBSD détecte le nombre de carte réseau, et y attribue des noms (em0 et em1 dans notre cas).Choisissez donc quel interface sera le LAN et l'autre le WAN (ici LAN: em1, WAN: em0).Les VLAN ne seront pas utilisés.

Nous allons à présent choisir quelle interface appartient au LAN, au WAN

Une fois les interfaces assignées, nous arrivons enfin au menu.

L’adresse par défaut du LAN est 192.168.1.1. Nous allons la modifier en 172.16.0.16 pour que pfSense soit sur le même réseau. Saisir l’option « 2 ».

Nous voilà de nouveau au menu. Nous allons à présent installer réellement pfSense sur le disque dur. Saisir alors le choix « 99 »

L'installation qui va suivre se fait en acceptant toutes les options par défaut. Il suffit d'accepter toutes les demandes (formatage si nécessaire et création de la partition).

On choisit d’installer pfSense facilement et rapidement.

Nous allons ici créer le swap. Le swap sert de partition d'échange pour FreeBSD. Elle utilisé comme une mémoire RAM, mais sur le disque dur Une fois appuyée sur OK on a ceci :

Si tout c'est bien passé, Pfsense s'installe

Si Pfsense s'est installé correctement, vous pouvez retirer le cd et redémarrer la machine en allant sur reboot

       III.1.3. CONFIGURATION DE PFSENSE

PfSense est désormais disponible à l’adresse du LAN :

http://pfsense.groupe1.esgis

• login : admin ;
• mot de passe : pfsense (par défaut)

C’est à partir de cette adresse que toutes les manipulations vont se dérouler

Lors de la connexion à l’adresse de pfSense, une aide à la configuration apparaît. Elle permet de configurer la base de pfSense. Il est conseillé de l’utiliser même si par la suite les informations renseignées peuvent être changées.

Nous voilà enfin sur la page par défaut d’administration de pfSense.

---------------------------------------mise en place d'un portail captif----------------------------------------------------

CONCLUSION

Pour authentifier les utilisateurs de son réseau afin de partager la connexion Internet de façon sécurisée, l’UVCI à travers SDMG s'est orientée vers une solution de portail captif. Après une présentation de la structure d'accueil, la démarche suivie pour cette étude a permis d'analyser d'abord son système informatique pour connaître ses forces et faiblesses. Ensuite une étude comparative de portail captif a permis de choisir une solution à implanter. C'est ainsi que la solution PFsense a été retenue. Cet applicatif libre a été ensuite étudié de façon technique et sa fonction captive a été implantée de façon effective. Enfin le paquet Ntop intégré à PFsense a été installé et configuré pour avoir une vue globale sur la consommation de la bande passante. Nous pensons que le but de ce projet est atteint car, il nous aura permis de savoir d'abord l'existence de solutions libres de portail captif, ensuite de mener une étude comparative et de faire enfin l'implémentation concrète de la solution libre PFsense. De plus, l'outil PFsense tel que conçu, propose d'autres services réseau qui peuvent être mis à profit en fonction des besoins. Les perspectives concernant ma formation peuvent être vues sur divers angles  notamment, la participation à des forums informatique, s’inscrit sur différentes plateforme de formation tel que le MOOC, participation à des conférences dédiées au TIC et à l’entrepreneuriat… etc. Ces  compétences acquises toutes au long de ma formation pourraient être couronné par des métiers comme  administrateur réseaux, ingénieur en sécurité informatique.
